    [TUTO] Démontage du Toshiba TG01

    Partagez
    avatar
    chdeul



    Messages : 611
    Date d'inscription : 31/08/2010
    Age : 37
    Localisation : Nord Haverskerque

    [TUTO] Démontage du Toshiba TG01

    Message par chdeul le Ven 5 Nov 2010 - 18:48

    Salut tout le monde! hello

    Voici enfin le tutorial que j'ai promis pour le démontage entier du TG01 (changement écran, LCD, carte mère, ect...)

    Pourquoi avoir démonter mon TG01?
    Quand j'ai acheté en occasion de mon TG01, l'écran n'était pas en super état, je l'ai pris quand même en pensant que je pourrais corriger le tir. Malheureusement pour moi, un écran rayé est un écran à changer.

    Je vais faire dans le classique:
    Je ne suis en aucuns cas responsable des dommages que vous pourriez occasionner à votre mobile en utilisation ce tutorial, etc, ect....

    On attaque:

    1) Préparation:

    Ce qu'il faut pour un changement d'écran:

    - Un nouvelle écran (logique). Le mien provient de ce vendeur:Ebay
    Attention, les produits que vous trouverez sur le net sont des pièces d'occasions. Pour ma part, le vendeur m'a promis l'écran ayant le moins de griffures possible. Il a dit vrai car je n'ai juste eu que 2 micro rayures. Donc c'est à vous de vous renseigner sur l'état du produit. Je déconseille les écrans séparés de la façade car ils ont été décollés et peuvent donc être dans un mauvais état.

    - Un tournevis Triwings de Nintendo DS (ebay). Le tournevis que j'ai eu est un peu gros mais si on s'applique et qu'on appui bien, on ne marque pas les vis.

    - Un tournevis de précision plat ou cruciforme. Je ne sais pas la taille donc on essaye ou on achète une boîte entière (Ça ne coûte pas grand chose)

    - Un pinceau de type gouache ou n'importe quel autre pinceau ayant les poils extrêmement doux. C'est pour le dépoussiérage de l'écran tactile et du LCD avant le remontage.

    - Du temps devant soit. L'opération est facilement faisable en 1H30 pour le démontage, changement d'écran et remontage en prenant bien son temps.

    - Un main droite et une main gauche, mais pas surtout ne pas avoir 2 mains gauches! king

    2) Démontage des accessoires:

    Pour cette partie, pas de longs discours: On enlève le cache arrière, la batterie, la carte SIM et la carte MicroSD.




    3) Démontage de la coque arrière:

    Pour moi, je trouve que c'est l'étape la plus compliquée, mais très loin d'être insurmontable quand on sait comment faire, donc voici la procédure:

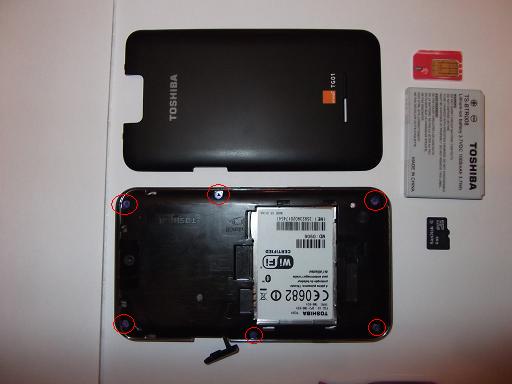

    - Retirer les 6 vis Triwings repérées sur la photo. Vous remarquerez que la coque ne vient pas, c'est normal, elle est clipsée sur la façade.

    - Utiliser un objet plat qui ne raye pas: Règle fine en plastique, outil plastique fourni avec l'écran (c'est mon cas), son ongle (utilisé lors du pré-démontage), ect...

    Cette étape consiste à intercaler la pièce entre la coque arrière et la façade et de la faire glisser pour dégager les clips.
    Pour une plus grande facilité, on commencera par le bas du téléphone. Côté micro donc. Et on finira sur le haut de téléphone.

    Attention, prenez votre temps, cela évitera que votre outil n'abime la coque et ne raye votre TG01

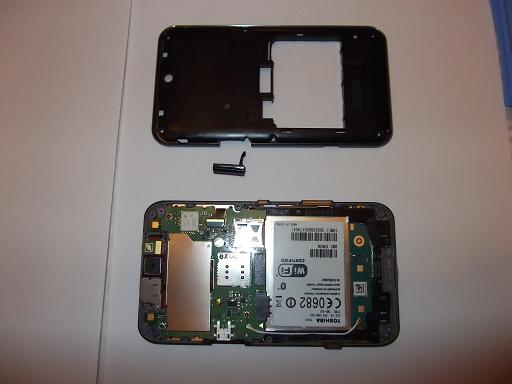

    - Quand la coque arrière est entièrement dé-clipsée, elle vient toute seule. Pas besoin de forcer.

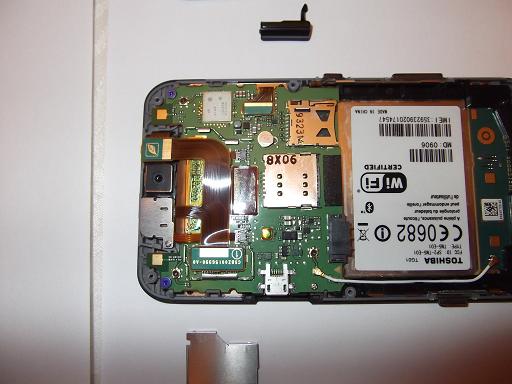

    Vous voici donc en face du cœur du TG01, la carte mère.

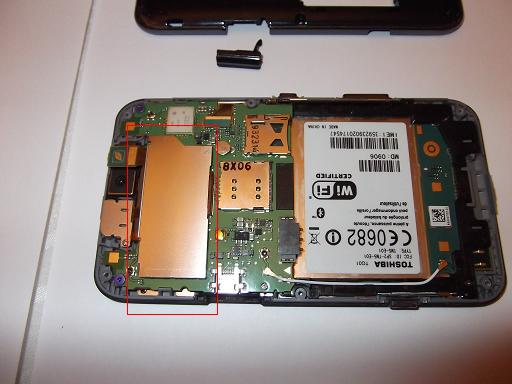

    4) Démontage du cache de protection des nappes

    Pour cette étape, je n'est pas vraiment de conseils ou d'astuces, il faut enlever le gros cache métallique trônant sur la carte mère.
    Pour cela j'ai tiré vers le haut à différents endroits avec mon ongle (toujours doucement, et non comme un porc)
    Je pense que la plaque vient mieux en tirant du côté Bouton On/Off

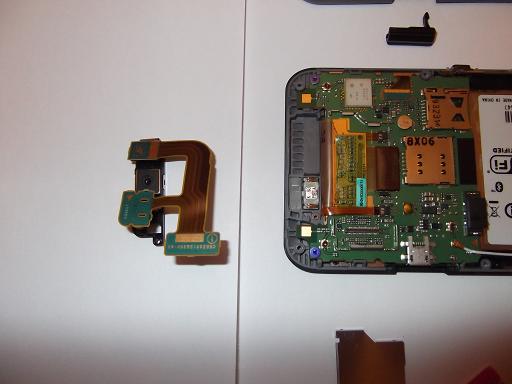

    5) Démontage de l'ensemble Appareil photo

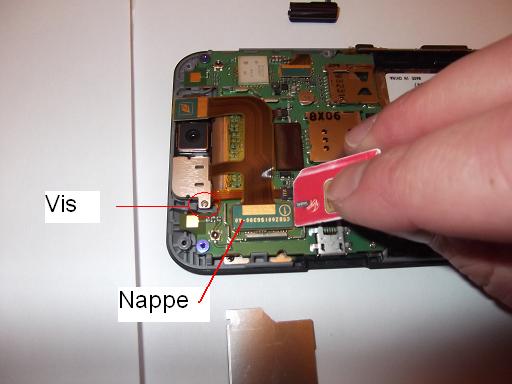

    - Grâce au tournevis de précision, il faut juste enlever la petite vis se trouvant sur la plaque métallique.
    - Enlever ensuite la nappe repérée sur la photo. Pour ce faire, j'utilise ma carte SIM pour faire levier sur 1 côté puis à l'opposé.






    6) Découpler les nappes de la carte mère

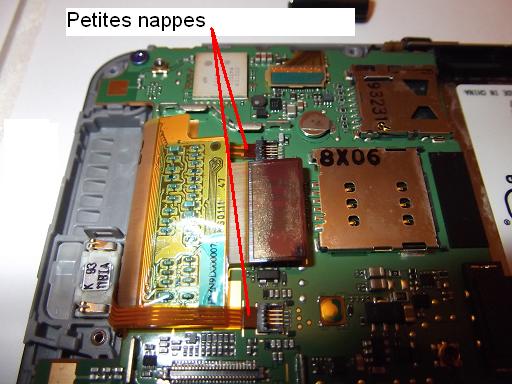

    La minutie est de rigueur pour cette étape, surtout pour les fines nappes.

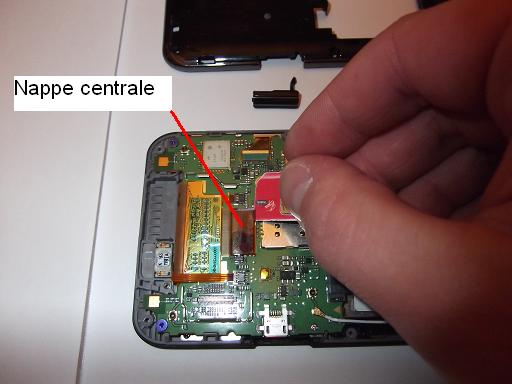

    - On commence par découpler la nappe centrale. On utilise la même méthode avec la carte SIM.

    - On enlève ensuite la petite nappe de l'écran tactile qui passe sur la nappe (Côté USB). Dans ce cas, j'utilise mon ongle pour tirer le petit levier en plastique noir vers la nappe, jusqu'à ce qu'il soit à la vertical. Tirer doucement sur la nappe pour la désengager.

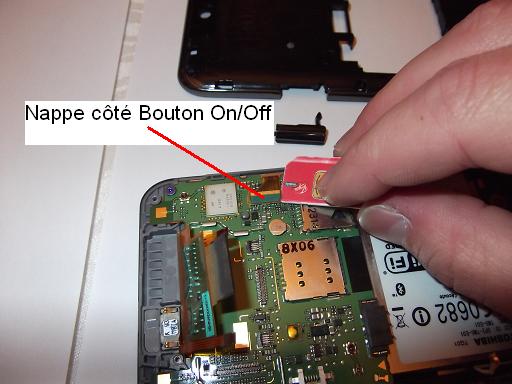

    - On attaque ensuite la petite nappe côté Bouton On/Off. Même principe que la précédente.

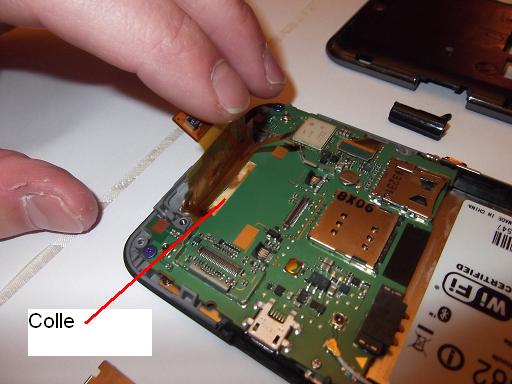

    - Vous remarquerais que la nappe centrale est collée à la carte mère au niveau de la pliure. Il faut la faire basculer doucement vers l'arrière pour la décoller (pas de risques d'arrachement tant que l'on procède avec délicatesse)

    - On enlève ensuite la nappe la plus proche du Bouton On/Off. Procédé carte SIM

    - On dé-clipse le petit câble qui relie la carte mère au circuit imprimé qui se trouve en bas du téléphone. On sort à nouveau sa plus belle ongle que l'on intercale entre la carte mère et le connecteur et on tire vers le haut.












    Votre carte mère est maintenant libérée de ces connections.


    7) Dépose de la carte mère

    Étape très facile également:

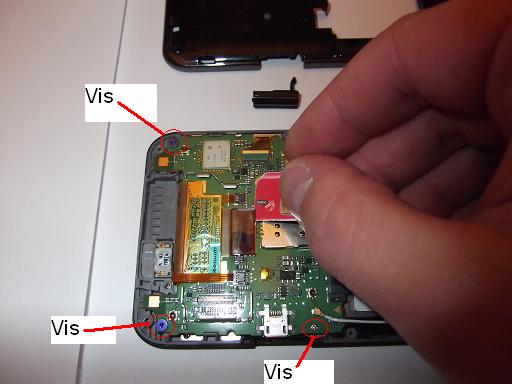

    - Enlever les 2 vis Triwings restantes et enlever la petite vis près du connecteur USB.

    - Lever doucement la carte mère et la faire légèrement glisser (côté Bouton On/off) pour la dégager de sa butée de maintien près du connecteur USB






    Comme toujours, attention aux nappes!

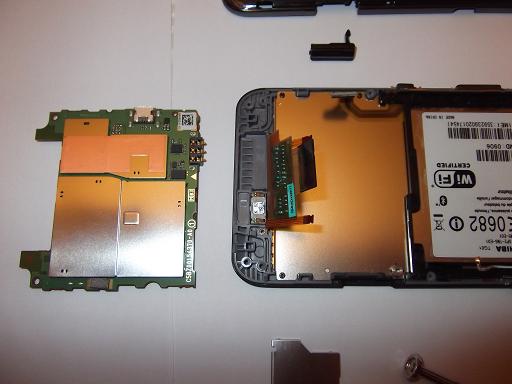

    Et voilà une belle carte mère avec ses puces entièrement carénées!


    8 - Pose clope pour moi ou pose détente pour vous, on a déjà fait le plus dur! jocolor

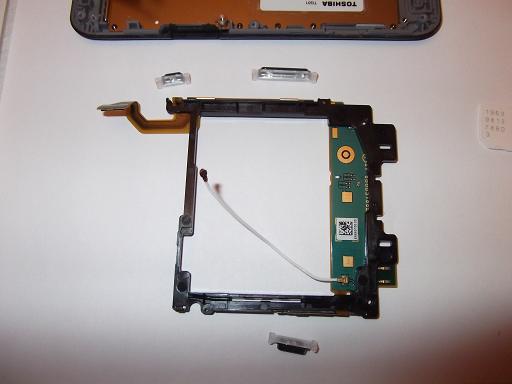

    9) Démontage circuit imprimé inférieur et Boutons physique.

    Encore un étape facile Very Happy

    - Enlever les 2 vis cruciforme noires qui maintiennent la partie plastique.

    - Enlever l'ensemble partie plastique et circuit imprimé.

    - Enlever les boutons en repérant bien leurs emplacements et leurs sens. Les arrondis des boutons se trouvent vers l'arrière du téléphone (Cela vous éviteras de re-démonter toute la coque pour remettre un bouton... comme moi...)

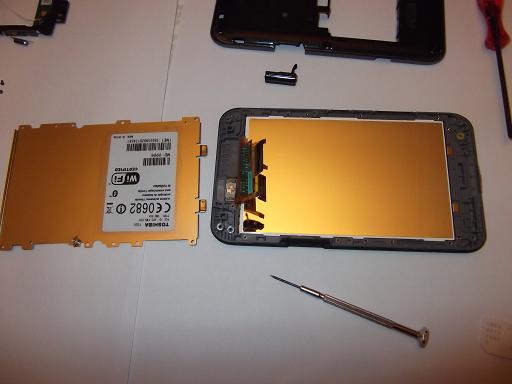

    10) Dépose de la plaque de protection de la dalle LCD

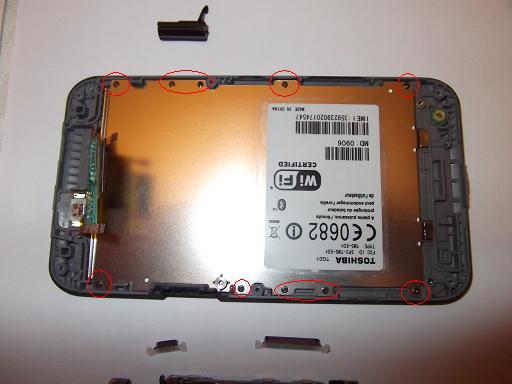

    - Enlever les 10 vis cruciformes restantes et enlever doucement la plaque

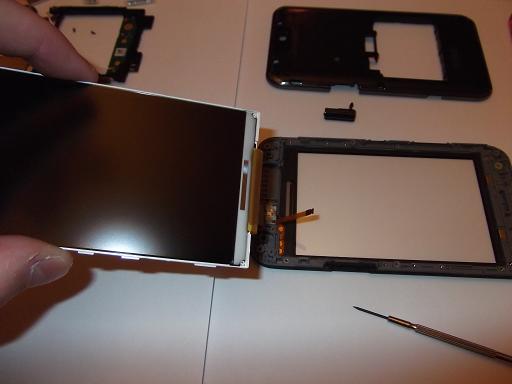

    11) Dépose de l'écran LCD

    Pas de problème pour cette étape:

    - On maintient la nappe de l'écran avec une main et avec l'autre, on bascule légèrement la façade pour déloger l'écran.




    12) Dépose de l'haut-parleur et du micro.

    - Pas besoin d'explication, ces éléments viennent tout seul.



    FINI !!!


    Vous voici donc avec votre TG01 éventré comme il faut! Very Happy


    Pour le remontage, je vais vous la faire en mode fainéant:

    Pour le remontage effectuer les opérations dans le sens inverse. What a Face

    - Remonter le micro et le haut parleur
    - Remonter le LCD
    - Remettre la plaque de protection
    - Remettre le circuit imprimé inférieur et les boutons (dans le bon sens)
    - Pose détente Very Happy
    - Remettre la carte mère en faisant attention aux nappes
    - Remettre l'APN
    - Accoupler les nappes sur la carte mère ( ne pas trop forcer pour re-clipser les nappes, si elle ne rentre pas en appuyant un peu c'est qu'elle n'est pas bien dans son logement) et clipser le câble de liaison.
    - Remettre la plaque de protection des connecteurs de nappes
    - Clipser la coque arrière

    Démarrer votre TG01.

    La première fois que j'ai démonté la carte mère, le TG01 resté figé sur l'écran de boot de windows. Un reset physique suffit à ce que cela reviennent dans l'ordre. Lors d'un changement d'écran, il faut le recalibrer, pensez-y.

    Voici mes photos non modifiées: Photos TG 01

    En espérant que mes explications puissent vous servir.


    avatar
    LeSScro



    Messages : 1541
    Date d'inscription : 01/09/2009
    Age : 37
    Localisation : Paris/Dijon

    Re: [TUTO] Démontage du Toshiba TG01

    Message par LeSScro le Ven 5 Nov 2010 - 19:46

    maGnifique !


    ----------------------------------------------
    avatar
    chdeul



    Messages : 611
    Date d'inscription : 31/08/2010
    Age : 37
    Localisation : Nord Haverskerque

    Re: [TUTO] Démontage du Toshiba TG01

    Message par chdeul le Ven 5 Nov 2010 - 19:51

    Merci.
    Etant donné que ce soir je vais certainement le redémonter pour enlever les poussière entre le LCD et le tactile, je vais quand même essayer d'enlever les cahces metalliques des puces pour avoir les références.

    M'enfin, si je vois que c'est trop dur, j'arrête! Je serais trop dégoûté de tuer mon TG01 et de repasser sur mon LG! Neutral
    avatar
    rebelote-91



    Messages : 104
    Date d'inscription : 21/05/2010

    Re: [TUTO] Démontage du Toshiba TG01

    Message par rebelote-91 le Ven 5 Nov 2010 - 20:06

    Bonsoir à tous Very Happy

    Et bien un grand merci chdeul, si un jour je dois démonter, je me servirais de ton tuto :+: respect

    Édit : j'ai fais la sauvegarde au format PDF, prés à être imprimé Laughing
    avatar
    chdeul



    Messages : 611
    Date d'inscription : 31/08/2010
    Age : 37
    Localisation : Nord Haverskerque

    Re: [TUTO] Démontage du Toshiba TG01

    Message par chdeul le Ven 5 Nov 2010 - 23:22

    Pas de problème, il est fait pour ça.
    Finalement, je n'ai pas réussi à enlever les caches des puces. Mais je n'ai pas trop forcer sur mon Précieux.

    J'ai quand même réussi à enlever toutes les poussières entre les écrans, au bout de 2 essai (démontage et remontage obligé entre chaque essais).

    Maintenant je mets 15 minutes maxi pour démonter le TG01. Je vais me mettre réparateur agréé! geek
    avatar
    thorfin325tds



    Messages : 115
    Date d'inscription : 20/06/2010
    Age : 48
    Localisation : Montauban 82

    Re: [TUTO] Démontage du Toshiba TG01

    Message par thorfin325tds le Sam 6 Nov 2010 - 7:55

    Juste une petite précision (ou astuce). Quand on démonte ce genre de jouet ou tout autre materiel contenu dans des coques plastique pour éviter de flinguer les pas de vis du plastique toujours partir en sens inverse jusqu'a sentir l'effet de petit escalier et la on peu visser sans rique de foirer les support et de se retrouvé avec des vis qui tourne a vide........
    avatar
    tgvremi



    Messages : 82
    Date d'inscription : 19/05/2010
    Age : 75
    Localisation : mouazé

    Re: [TUTO] Démontage du Toshiba TG01

    Message par tgvremi le Sam 6 Nov 2010 - 10:55

    Merci pour ce tuto.J'ai changer l'ecran de mon airis t620 cassé et la seule vrai dificulté etait la nappe de l'ecran vérouillée sur son connecteur. Comme tu le dis il faut etre minutieux et ne jamais forcer .Avec tes explications détaillées cela rend la tâches plus facile.
    avatar
    Alexius



    Messages : 414
    Date d'inscription : 07/12/2009

    Re: [TUTO] Démontage du Toshiba TG01

    Message par Alexius le Sam 6 Nov 2010 - 15:56

    J'ai une petite question !
    comment tu as démonter les triwing ? tournevis spécial ou t'a fait ça "artisanalement" ?

    pas vraiment envie de sortir pour aller acheter un tournevis ! avec les 200 que j'ai dans le garage... lol

    avatar
    chdeul



    Messages : 611
    Date d'inscription : 31/08/2010
    Age : 37
    Localisation : Nord Haverskerque

    Re: [TUTO] Démontage du Toshiba TG01

    Message par chdeul le Sam 6 Nov 2010 - 17:38

    Salut c' est le triwing le plus rependu sur ebay avec un manche rouge. Pour moins de 3 euros tu en as un.
    avatar
    LeiTo



    Messages : 705
    Date d'inscription : 27/07/2009
    Age : 36
    Localisation : Chartres

    Re: [TUTO] Démontage du Toshiba TG01

    Message par LeiTo le Sam 6 Nov 2010 - 17:44

    Shocked wow t'as tout désosser. Faut en avoir dans le futal Laughing
    Même avec ton tuto je n'auserais pas faire le 1/4.

    En tout cas magnifique tuto, rien a redire, tu mérites un grand bravo bravo respect


    ----------------------------------------------

    Rechercher // Boîte à outils

    J'AI QUITTER LE FORUM, ME CONTACTER PAR MP UNIQUEMENT POUR DES PROBLÈMES D'ADMINISTRATION (car personne ne veut prendre la relève)
    avatar
    Alexius



    Messages : 414
    Date d'inscription : 07/12/2009

    Re: [TUTO] Démontage du Toshiba TG01

    Message par Alexius le Ven 19 Nov 2010 - 12:34

    J'ai reçu le tournevis ce matin, j'ai donc démonter tout le TG !
    Merci pour le tuto, ça ma bien aidé ! le TG se démonte très facilement !!

    J'ai rien trouvé pour mon problème de batterie sauf une petite vis désserée au niveau des contacts batterie. J'ai tout resserré, tout remonté je verrais bien si c'était ça ou pas, mais bon sans grand espoir...
    avatar
    chdeul



    Messages : 611
    Date d'inscription : 31/08/2010
    Age : 37
    Localisation : Nord Haverskerque

    Re: [TUTO] Démontage du Toshiba TG01

    Message par chdeul le Ven 19 Nov 2010 - 13:15

    Heureux que mon tuto t'ai aidé! Very Happy

    Bizarre ton problème de batterie. Peut-être un composant qui en a marre. Mais bon, il faut être fort pour changer un composant sur la carte mère.
    avatar
    Alex62



    Messages : 859
    Date d'inscription : 28/10/2009
    Age : 36
    Localisation : Arras

    Re: [TUTO] Démontage du Toshiba TG01

    Message par Alex62 le Ven 19 Nov 2010 - 14:53

    Salut Chdeul,

    J'arrive pas à faire l'étape 8 ... j'ai un patch depuis un mois ...(pas le même bien sur ...)

    Blague à part, super tuto Wink

    Je pense que ca va en aider plus d'un !

    @Plus


    ----------------------------------------------
    avatar
    Alexius



    Messages : 414
    Date d'inscription : 07/12/2009

    Re: [TUTO] Démontage du Toshiba TG01

    Message par Alexius le Ven 19 Nov 2010 - 17:15

    ouais quand il est tombé y'a un truc qui a merdé ! enfin pas grave, j'ai trouvé mon cadeau de noël, en attendant je vais reprendre mon vieux L6 ! lol

    Very Happy
    avatar
    chdeul



    Messages : 611
    Date d'inscription : 31/08/2010
    Age : 37
    Localisation : Nord Haverskerque

    Re: [TUTO] Démontage du Toshiba TG01

    Message par chdeul le Ven 19 Nov 2010 - 18:49

    Je te souhaite bon courage je me suis patché une fois et ça n'a rien donné! Laughing
    Alexius, tu va reprendre un TG01? J'ai dû aussi reprendre mon L6 quand j'ai mis mon Arena en réparation (flashage merdique Razz ), Ca fait tout drôle les touches et l'écran 256 couleurs 0,5 pouce What a Face
    avatar
    Alexius



    Messages : 414
    Date d'inscription : 07/12/2009

    Re: [TUTO] Démontage du Toshiba TG01

    Message par Alexius le Ven 19 Nov 2010 - 20:03

    "hors sujet":
    les gars si vous voulez arrêter de fumer, je vous emmène faire un petit tour en cancéro' et réa' à la Timone...

    Ben je crois pas ! J'ai envie de changer, je voudrais soit le HD7 soit le Desire HD. je sais pas encore !
    Mais bon ça me fais chier qu'il bugge parce que j'aurai vraiment voulu le garder pour tester les ROM, les softs...
    avatar
    Alex62



    Messages : 859
    Date d'inscription : 28/10/2009
    Age : 36
    Localisation : Arras

    Re: [TUTO] Démontage du Toshiba TG01

    Message par Alex62 le Ven 19 Nov 2010 - 23:25

    "hors sujet !":
    Ca fait 1 mois je tiens bon (pourtant 30 clop / jour avant) et le matin je ne tousse plus comme un vieux qui a grosse bronchite donc ca motive Wink ...mais la on es hors sujet !

    Bonne nuit


    ----------------------------------------------

    ricou14
    Arrivant

    Messages : 1
    Date d'inscription : 17/04/2010

    Re: [TUTO] Démontage du Toshiba TG01

    Message par ricou14 le Ven 27 Mai 2011 - 16:13

    excellent tuto qui m'a bien servi... il y a une heure chgt suite à "micro fêlure" juste rajouté au démontage une petite pièce en plastique avec une languette en métal pour établir le contact ..logé dans un coin de la coque arrière

    alors par rapport à ta photo n°3 en bas à gauche elle fait contact avec le petit carré en cuivre sur la CM en bas à gauche près de la nappe de l'appareil photo/hp... je le précise car en ouvrant l'appareil j'ai un peu galéré avec les "clip" et d'un coup ça à gerbé..affraid.. j'ai récuré le cache USB tout démonté nickel remonté itou et à la pause clop avant de rallumer le buzin ...j'étais surpris de ne pas avoir de pièce en "rab"..Shocked ...grosse erreur en me levant.. je vois au pied de ma chaise..une pièce en plastique gris..ressemblant à un coin arrondi du TG avec cette fine lamelle en métal courbé dessus...ARRRRghhhhh re démontage...et p...in de "clip"..et recherche d'ou que c'est que ça vient.... en étudiant la coque on s'aperçoit d'une lamelle coté droit et pas coté gauche..alors que sur la CM il y a précisément deux carrés en cuivre de part et d'autre de la gosse nappe...de l'appareil photo..

    voili voilou encore merci pour le coup de pouce "diaporama" cheers :+:

    bounce
    avatar
    chdeul



    Messages : 611
    Date d'inscription : 31/08/2010
    Age : 37
    Localisation : Nord Haverskerque

    Re: [TUTO] Démontage du Toshiba TG01

    Message par chdeul le Ven 27 Mai 2011 - 19:00

    J'ai pas tout compris! lol

    Mais heureux d'avoir pu t'aider! Very Happy
    avatar
    americo



    Messages : 796
    Date d'inscription : 30/05/2010
    Localisation : Bordeaux

    Re: [TUTO] Démontage du Toshiba TG01

    Message par americo le Sam 3 Sep 2011 - 13:51

    Salut,

    démontage / remontage effectué ce jour (avec succès!), donc un grand merci à chdeul pour toutes ces explications on ne peu plus clair.

    La grosse difficulté se trouve à l'étape 5 (démontage des nappes et l'ensemble APN), il est bien démontré avec la photo, le sens des clips (des petites connexions) qui se trouvent à l’opposé de la connectique (il faut bien le précisé car ces petits clips sont pratiquement invisibles à l'oeil nu), chdeul les ouvrent avec la carte sim mais à l'ongle ça s'ouvre bien.

    Pour la petite histoire, j'avais oublié de remonter une petite pièce sous l'APN ce qui fait que la connexion ne se faisait pas, à l'allumage, grosse panique, j'ai pensé à une mauvaise connexion et après (une pose clop; oui moi je l'ai prise là) un redémontage complet (c'est effectivement plus facile la seconde fois), j'ai retrouvé la petite pièce par hasard en dessous de l'écran du PC, ouf ...

    EDIT: ah oui, écran ebay de chez Saiftel-ltd pour 11 livres (port compris) soit 12€50 et tournevis triwing ebay également de chez BMA-PLUS pour 1€50 (port gratuit), cool
    avatar
    yayadu73
    Arrivant

    Messages : 10
    Date d'inscription : 22/11/2011
    Localisation : savoie

    du bon boulot

    Message par yayadu73 le Ven 25 Nov 2011 - 22:47

    merci scheud pour ton tuto vraiment exelent respect ; bon detail ,j'espere que tu est tjr actif sur le forum, salute ou j'espere que quelqu'un a repris le flambau. hiha
    Parcontre aujourdhuis en 2011 sait tu ou je peux acheter une dalle LCD pour le TG confused ou si il existe un modele adaptable .Pour quels tarif a votre avis on trouve cette objet rare?
    SVP un lien tradui en french serai agréable car "I speek english like a spanish coow" tchin
    avatar
    chdeul



    Messages : 611
    Date d'inscription : 31/08/2010
    Age : 37
    Localisation : Nord Haverskerque

    Re: [TUTO] Démontage du Toshiba TG01

    Message par chdeul le Ven 25 Nov 2011 - 23:04

    Salut.

    Désolé, je ne suis plus actif sur le forum. Trop occupé sur Ice Scream sandwich et mon Nexus S.

    C'est aussi difficile de rester sur le forum TG01... sans TG01! Smile

    Voici un lien sur Global ebay pour une dalle LCD de Tosh TG01: http://global.ebay.com/Original-TOSHIBA-TG01-TG-01-LCD-Screen-display/280768452581/item

    Hésite pas à te renseigner auprès du vendeur.

    A+
    avatar
    americo



    Messages : 796
    Date d'inscription : 30/05/2010
    Localisation : Bordeaux

    Re: [TUTO] Démontage du Toshiba TG01

    Message par americo le Ven 25 Nov 2011 - 23:43

    Ben pour quelqu'un de plus actif tu as été plus rapide qu'un mi-actif comme moi! D'autant que j'avais repéré l'objet depuis quelques mois mais je l'ai trouvé un peu cher .... En effet, il doit y avoir moyen de récupérer un TG01 HS (genre écran cassé) dans la même gamme de prix avec une dalle en bon état!
    avatar
    yayadu73
    Arrivant

    Messages : 10
    Date d'inscription : 22/11/2011
    Localisation : savoie

    Re: [TUTO] Démontage du Toshiba TG01

    Message par yayadu73 le Sam 26 Nov 2011 - 20:54

    merci a scheud pour les infos et comme dit americo pour quelqu'un qui se dit plus actif chapeau bas messir respect .
    americo ,désoler pour les regles du forum mais bon en se qui concerne tchat,discution ect... je suis un perdus dans ce forum qui est trés complet et complex ,I m sorry saispa .
    Pour ce qui conserne la rep de mon tg J'ai fait appel a un pros qui m'avait proposer une rep de la dalle a 120 euro car oui effectivement la dalle peux peter si on s'assoie dessus ou on tombe dessus sans pour autant casser la vitre de facade. :=(
    bon encore merci les gas et je vais me mettre au boulot pour repare mon tg thank-you!!!!!!
    avatar
    davalu



    Messages : 178
    Date d'inscription : 01/11/2009
    Age : 44
    Localisation : Saint Etienne/Cuzieu

    Re: [TUTO] Démontage du Toshiba TG01

    Message par davalu le Lun 19 Mar 2012 - 14:20

    Merci pour ce tuto!

    J'ai remplacé mon écran tactile qui était rayé en 45min (démontage et remontage compris).

    Vraiment sans aucune difficulté, pour moi en tout cas.

    Merci encore Chdeul!! Very Happy Very Happy

    Contenu sponsorisé

    Re: [TUTO] Démontage du Toshiba TG01

    Message par Contenu sponsorisé


      La date/heure actuelle est Lun 24 Sep 2018 - 19:48
